MT-8000系列無紙化會議系統

系統簡介

系統簡介

MeeTap無紙化會議系統是深圳華會科技有限公司自主研發的智能型專業會議終端平臺，是行業領先的、專門為解決現代會議中的實際問題而提出的一體化解決方案，適合于各種高端會議場合，以及重要的政務、商務、企事業單位和大型活動的會場實施應用。該系統基于嵌入式平臺開發，采用行業領先的嵌入式架構，頂級硬件配置包含雙核處理器、多點觸摸電容屏以及10寸高分辨率真彩數字液晶屏，內置高清攝像頭。無紙化會議系統實現全數字化管理，支持Ethernet或Wi-Fi網絡連接方式，有力保障通信質量。系統中央節點采用千兆以太網串行模式連接，級聯擴展全部通過網線實現，終端可采用有線/無線通訊方式，對各種規格的會議廳以及臨時會場均具有良好的適應性。PoE及電源適配器雙模態供電方案確保設備工作穩定、所有電氣特性指標全部符合人體安全電壓要求。

MeeTap無紙化會議系統全部采用華會科技具有自主知識產權的TapConference-EXPRESS會議管理平臺，可提供豐富的會議功能，協助會議主辦方對整個會議流程進行高效便捷的控制，對會前準備，會中管理以及會后歸檔操作提供多種服務功能，保證會議正常、有序、安全地進行。無紙化會議系統終端配備Meetapp會議應用，可支持電子桌牌顯示、簽到圖像采集、多媒體播放、視頻會議、投票表決、呼叫服務、辦公文稿閱讀等多種常見的會議功能，又集成有電子白板、手寫批注、同步文稿演示、文稿導讀、共享到投影儀等高級會議功能，充分滿足參會者的各項需求。在整個會議過程中，無紙化會議系統可以為參會人員提供絕佳的數字化辦公體驗，所有的操作均通過一臺終端完成，簡化了紙質文件的使用，極大推進無紙化會議辦公水平的發展與進步。

MeeTap無紙化會議系統MT-8000系列產品采用了10”高分辨率真彩數字液晶屏，外形大氣美觀，與Meetap無紙化會議管理平臺全面兼容。MT-8000系列終端產品提出了多項原創性的概念：電動調節屏幕視角、與升降器聯動、與發言系統集成、共享到投影儀等。

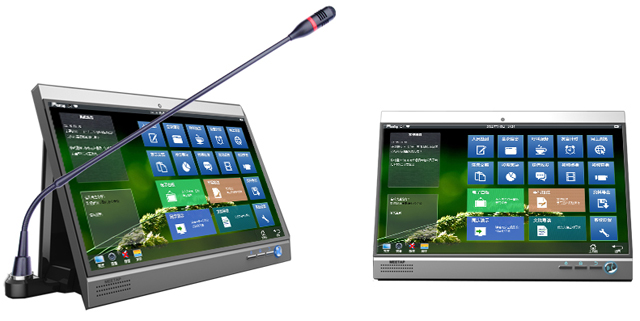

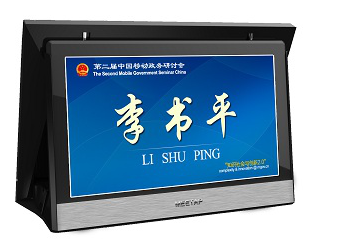

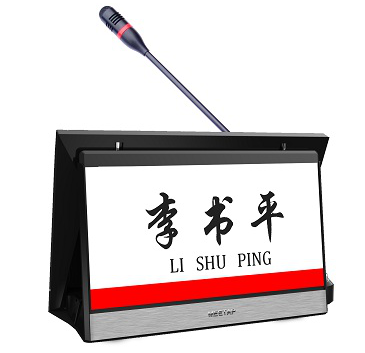

圖 1 MT-8000系列無紙化會議終端

界面設計

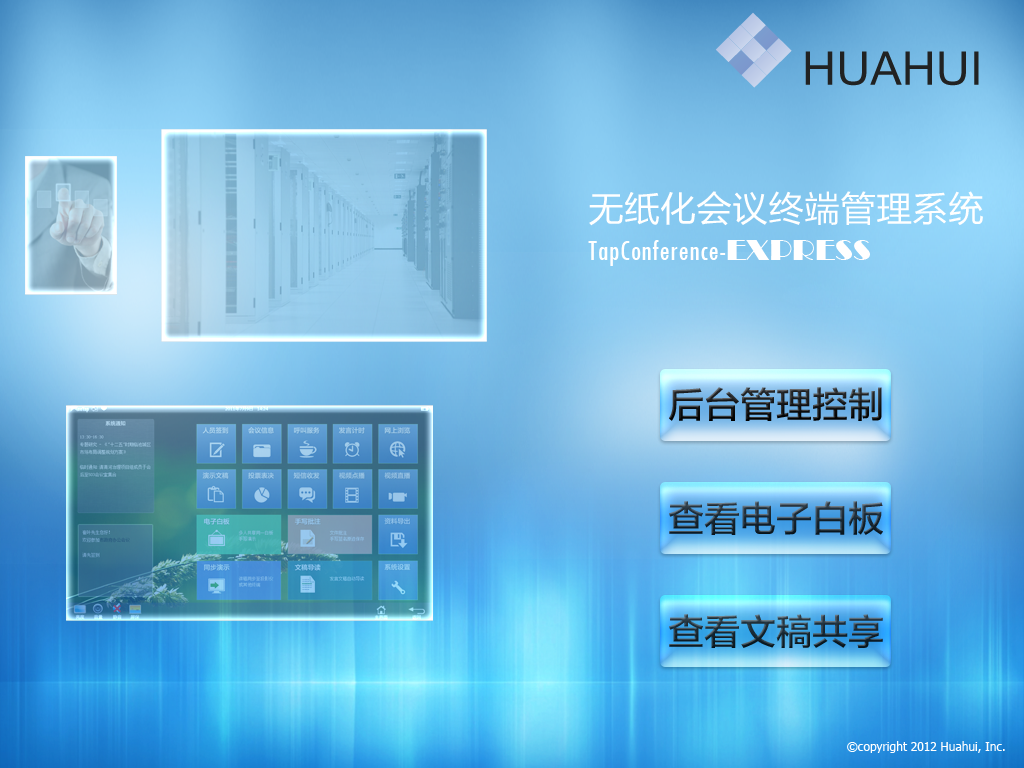

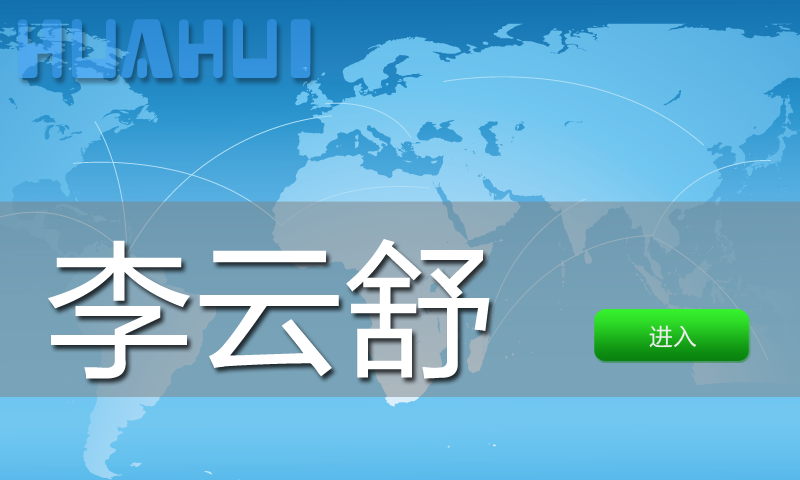

圖 2 導位、屏保界面

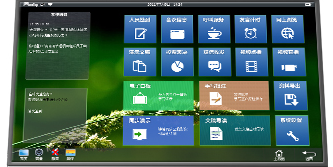

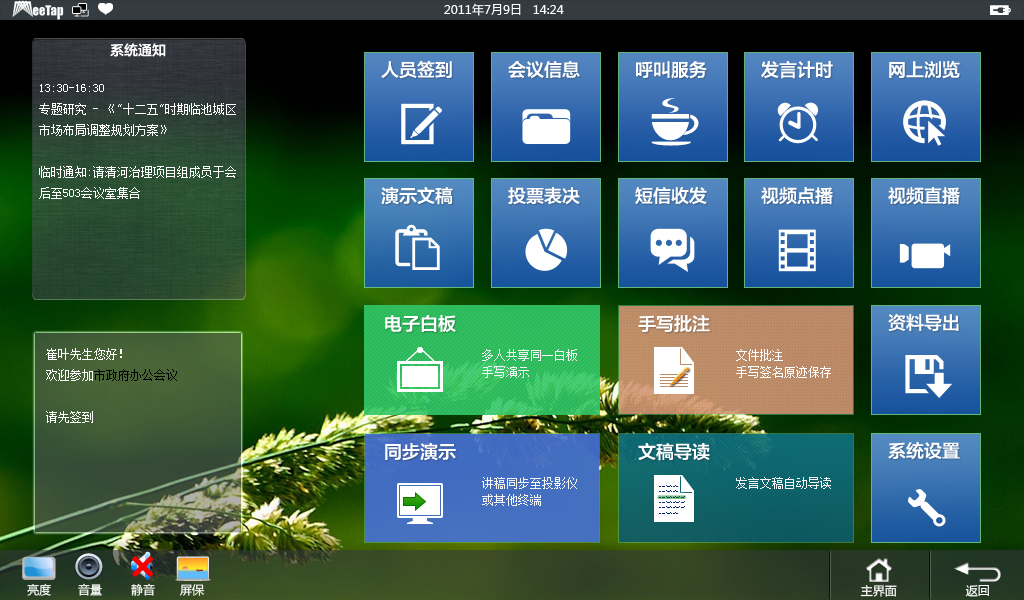

圖 3 主界面

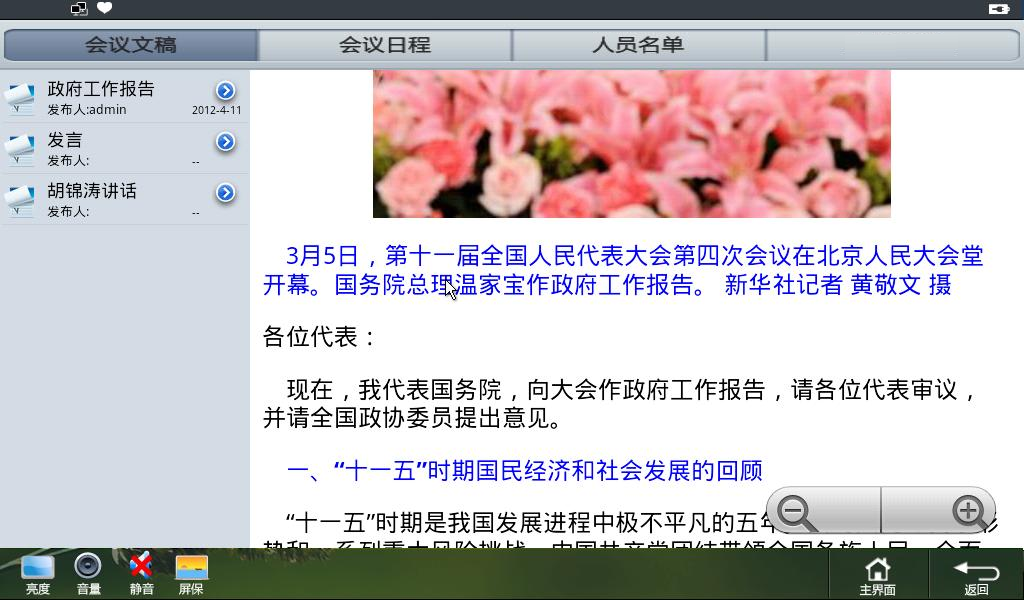

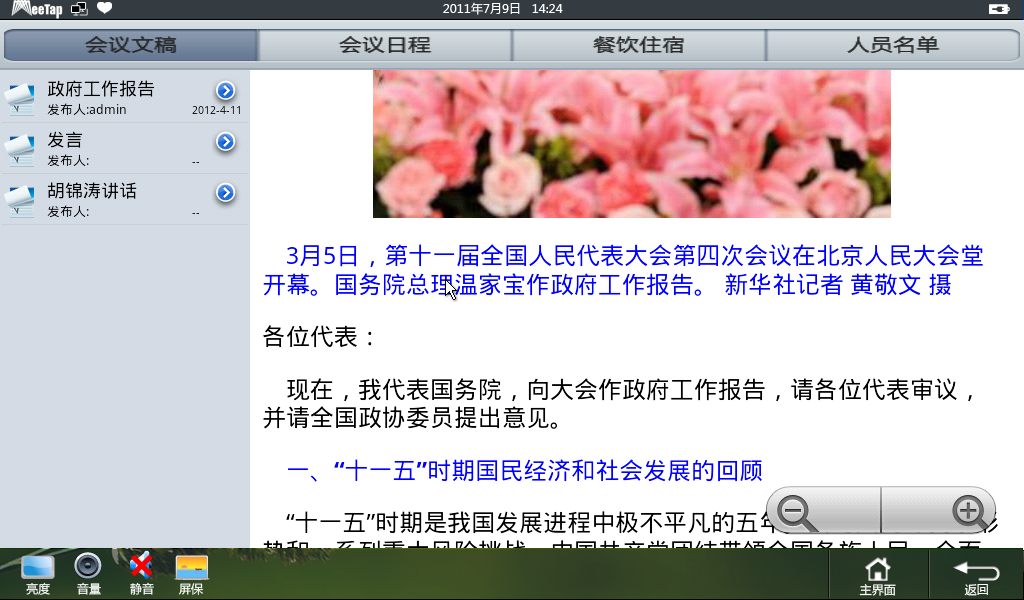

圖 4 會議信息顯示

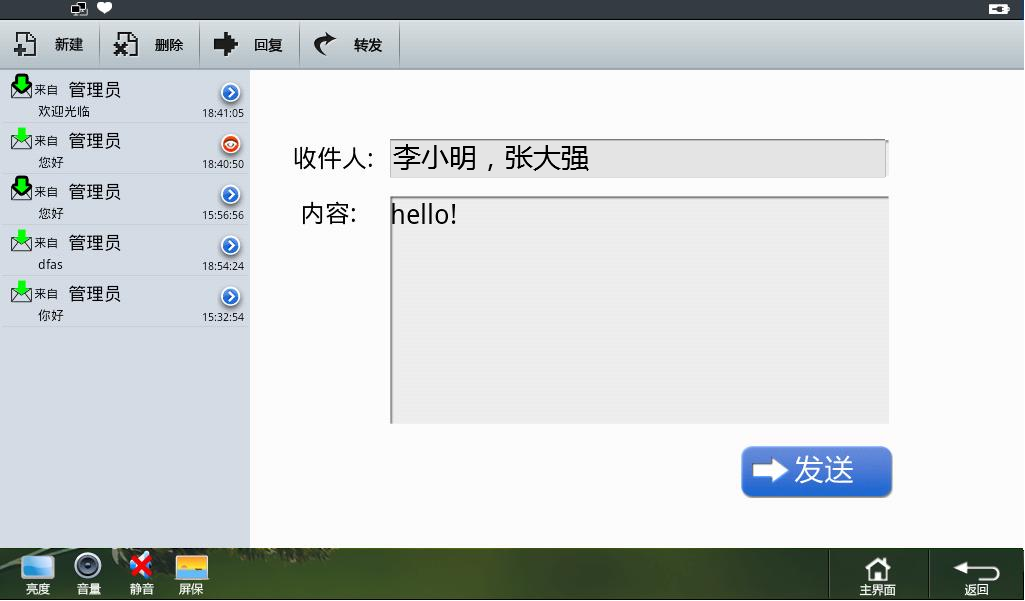

圖 5 互發短信

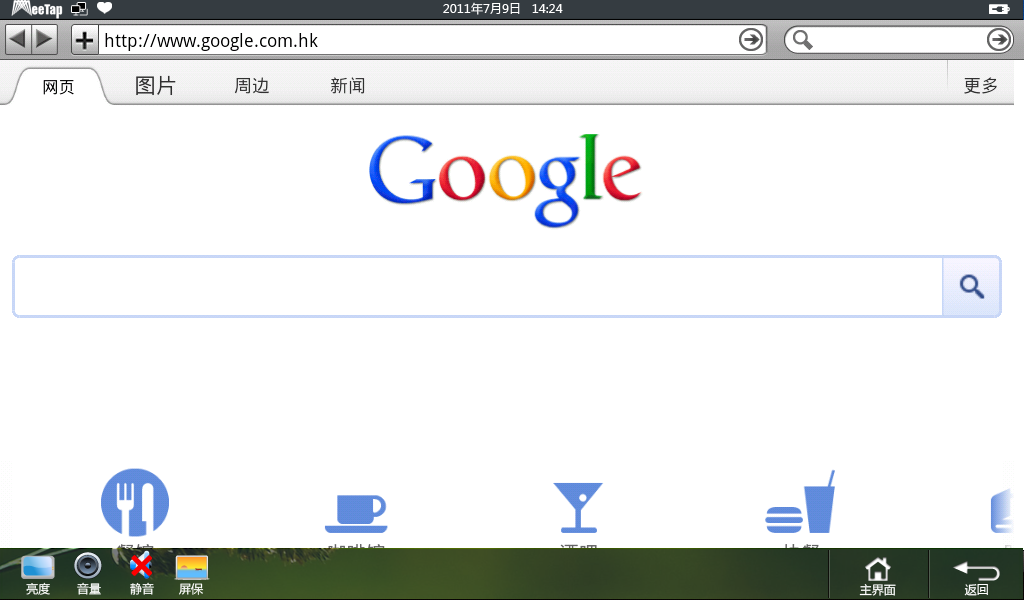

圖 6 網絡瀏覽

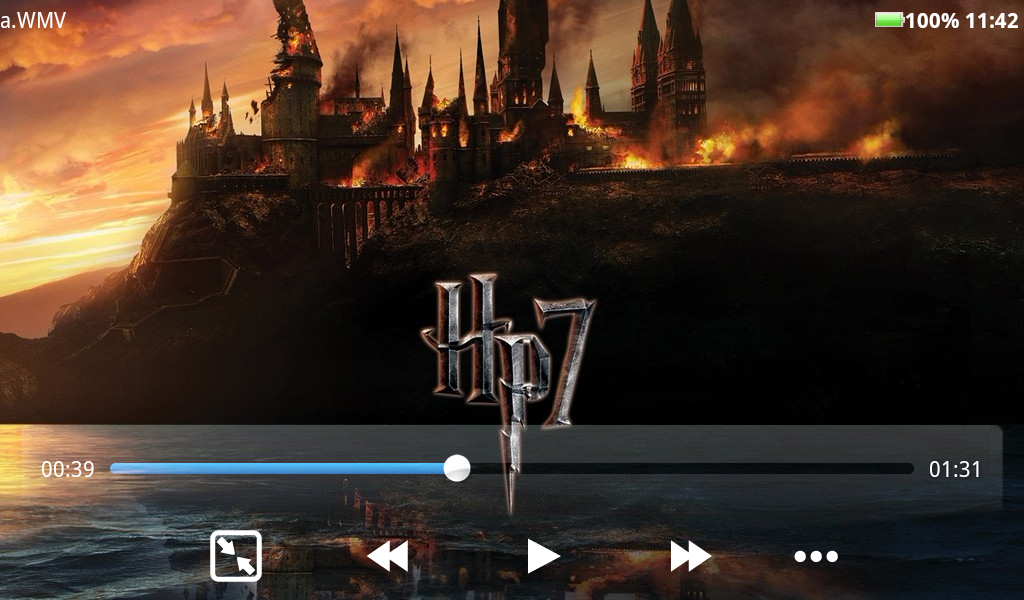

圖 7 視頻播放

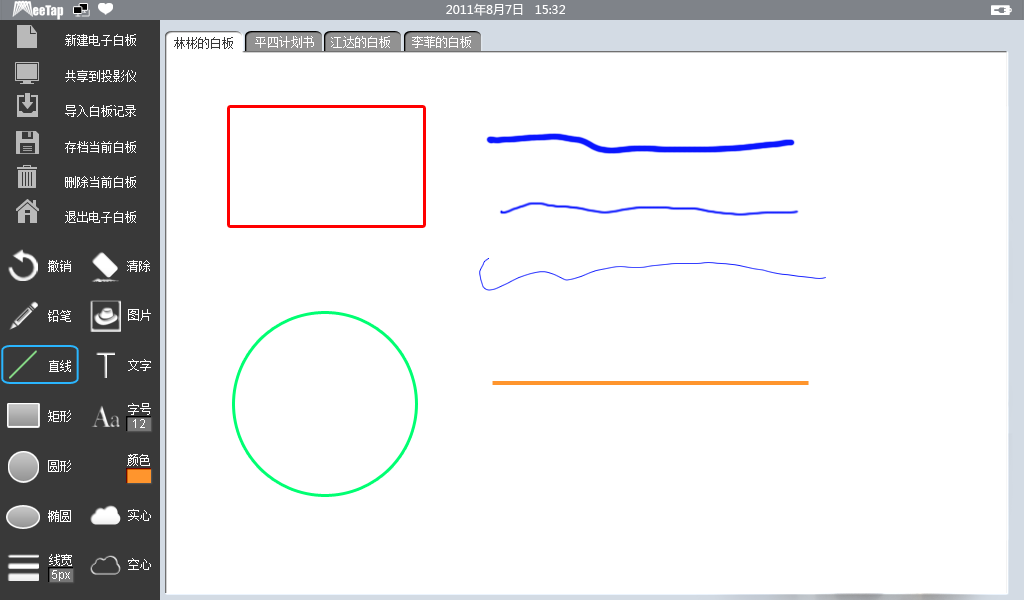

圖 8 電子白板

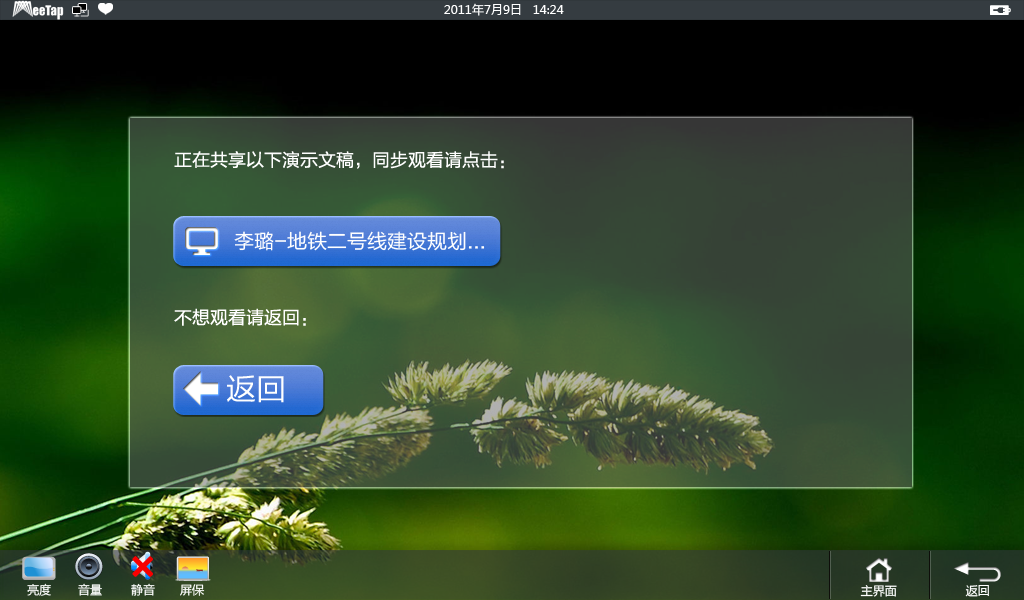

圖 9 同步演示

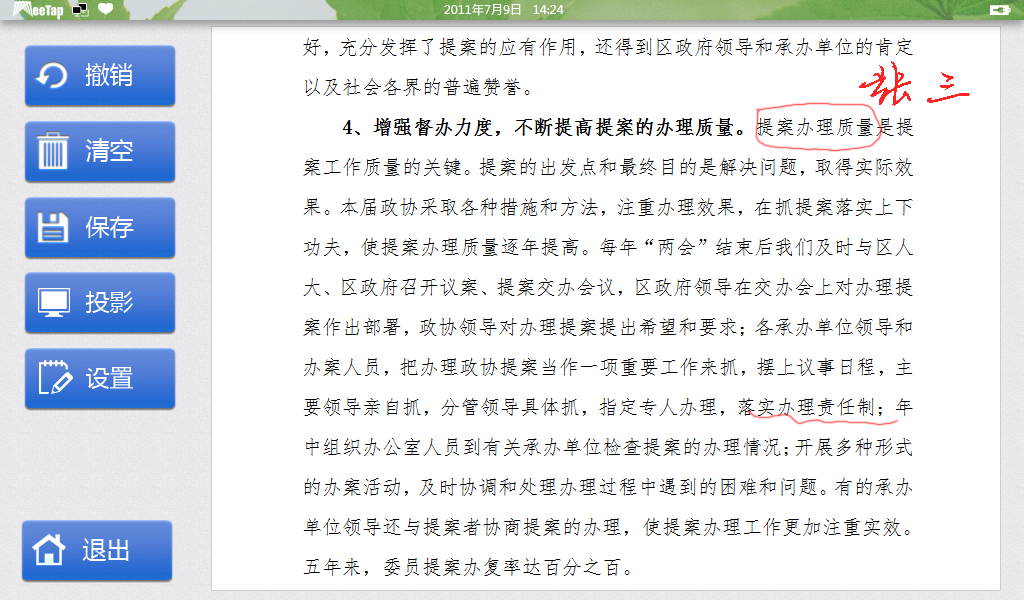

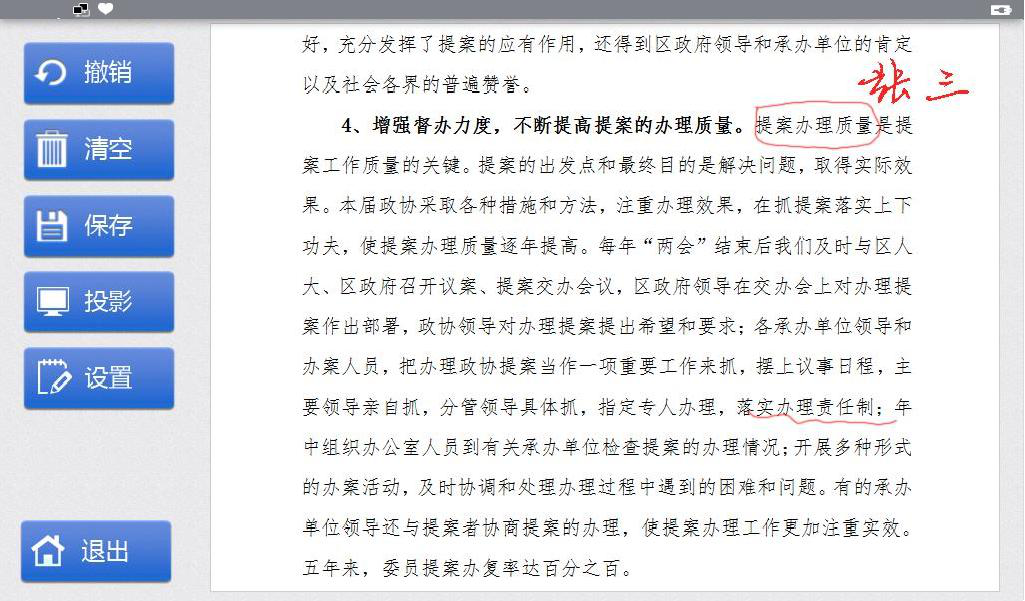

圖 10 手寫批注

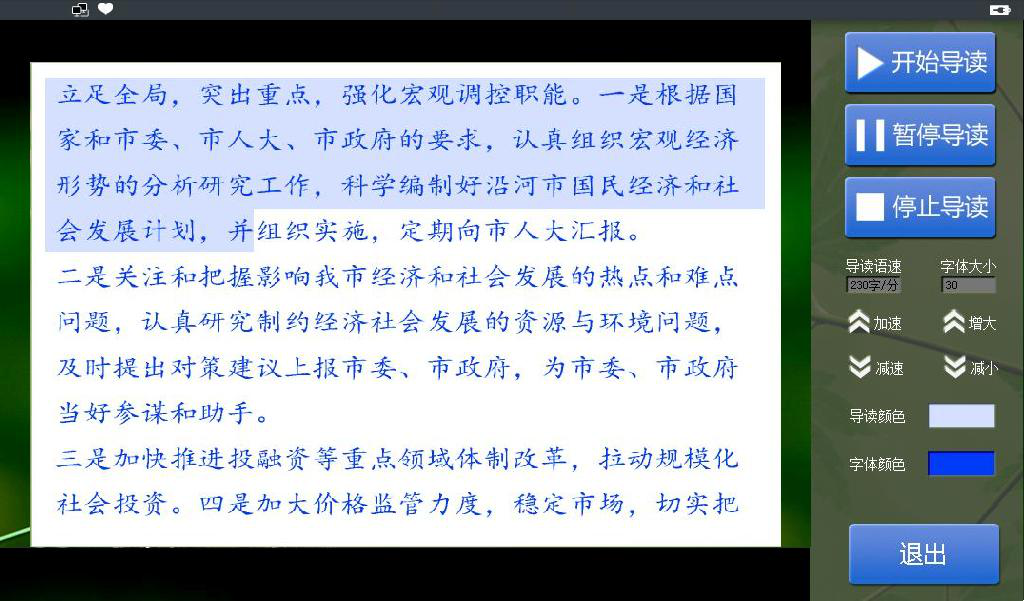

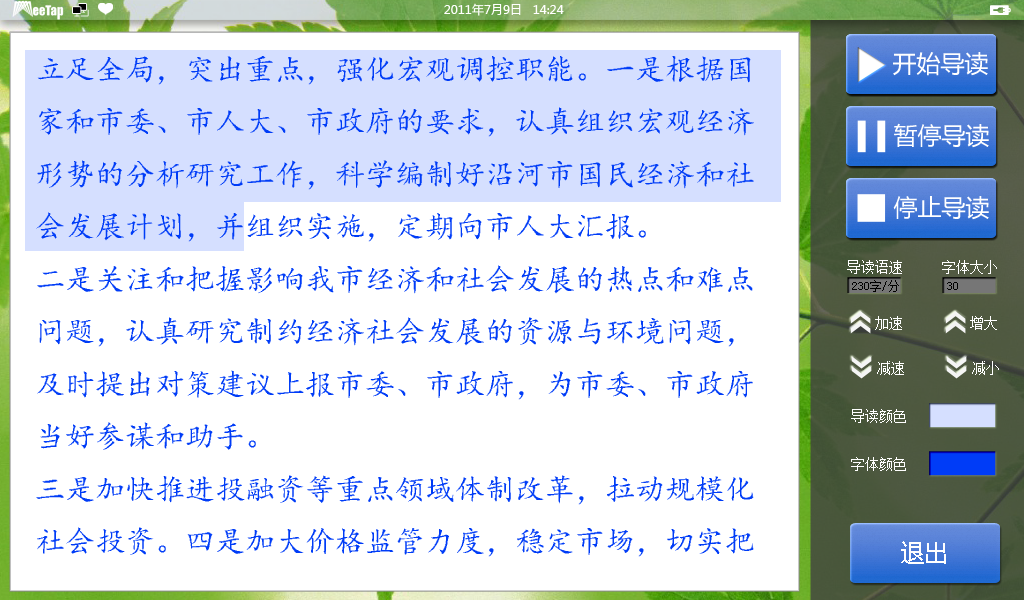

圖 11 文稿導讀

技術優勢

? 基于嵌入式軟件平臺開發

MeeTap無紙化會議系統MT-8000系列基于嵌入式平臺開發，具有以下優勢：

√ 嵌入式系統穩定性高，不易死機；安全性好，永不中病毒

√ 性能高，具有視頻硬解碼能力；功耗低，不會造成熱量聚集而使產品過熱

? 頂級嵌入式硬件配置，運用雙核處理器配合多點觸摸電容屏，支持滑屏、拖動、縮放等界面特效

√ MeeTap無紙化會議系統MT-8000系列采用雙核處理器，該款處理器采用ARMv7架構和Thumb-2指令集，是目前ARM處理器系利中性能最高的一款產品

√ 基于最先進的推測型8級流水線，具有高效、動態長度、多發射超標量及無序完成特征。

√ 2GHz 標準操作可提供 TSMC 40G 硬宏實現?？蛇x NEON? 媒體和/或浮點處理引擎。

√ 以低功耗為目標的單核實現，為獨立指令和數據事務提供了雙重、低延遲、Harvard 64 位AMBA® 3 AXI?主接口，在內存的緩存區域之間復制數據時，它能夠維持每五個處理器周期執行四次雙字寫入。

? 全面支持RTSP流媒體播放（最高可達1080P）及視頻會議

MeeTap無紙化會議系統MT-8000系列支持RTSP流媒體播放，通過TapConference-EXPRESS平臺可無縫集成IP攝像頭接口，支持標準IPv4協議。

√ 支持多種視頻文件格式，本地U盤視頻文件及服務器視頻文件點播。

√ 內置攝像頭，支持視頻會議，可進行簽到圖像采集。

? 有線/無線網絡連接支持，適合多種場合需求，系統連接清晰簡單，全部通過網線實現

MeeTap無紙化會議系統MT-8000系列可支持有線聯網或無線聯網方式。

√ 有線聯網方式采用千兆骨干網+百兆分支網配置方式，使用CAT.6/CAT.5E網線進行連接。

√ 無線聯網方式采用無線通訊組件作為無線接入點，可以直接應用于臨時場所及不適合布線的會場，極大提升了系統的復用性。

√ 中央節點連接采用鏈型拓撲結構，由千兆以太網提供可靠保證，支持超大規模并發；同時可通過交換機進行擴展部署，支持樹狀拓撲。

√ MeeTap全數字控制主機MT-MCU-I和全數字擴展主機MT-COM24配合可提供網絡狀態實時偵測功能，全程記錄各節點連接狀態，支持log記錄項自定義組合和條件過濾，協助系統管理員遠程診斷。

√ 系統安全性及穩定性高，可靠性好，能夠滿足高規格會議的需求。

? 多重冗余供電方式可任意組合，系統續航可靠有保證

MeeTap無紙化會議系統MT-8000系列提供以下兩種供電方式：

√ 本地適配器供電方式

√ PoE供電（網線供電）方式

√ 用戶可根據自身需求進行定制，可采用單種供電方式，或者集合型供電模式。

? 提供遠程管理及系統自診斷，支持模擬排位

MeeTap無紙化會議系統由全數字控制主機MT-MCU-I對各會議終端進行統一管理及控制，通過TapConference-EXPRESS會議管理平臺可以開展日常的維護、編輯、設置等工作。

√ 多臺終端電子銘牌內容的全部編輯、更新、發送均通過TapConference-EXPRESS會議管理后臺實現。一次性完成更新，使得管理工作的難度與工作量大大降低。

√ 支持模擬排位，系統初始化后記憶位置信息，只需一次設置即可反復使用，無須手動重新調節。

√ 后臺管理操作起來非常容易，對人員要求低，無須額外培訓。

√ 后臺及智能會議終端均提供了常用的管理操作，例如顯示屏的亮度調節、顯示內容快速切換以及電量管理等。

? 后臺軟件可以在無人值守模式下工作

√ 后臺軟件開機自啟動，無需配備鍵盤、鼠標等復雜外設即可正常工作，方便在機柜機架上安裝服務器

√ 后臺軟件在自啟動后，可以完全智能接收、分析、仲裁所有的服務請求，并作出相應執行

√ 后臺軟件可以接收電子白板數據、同步演示文稿數據、投票結果、簽到結果等數據，并根據終端請求將這些數據自動投影到投影儀或大屏幕

? 核心功能完全自主開發，堅持不借助第三方軟件

√ 電子白板的所有筆畫用矢量描述，支持全部筆畫的撤銷操作，極大增強了功能靈活性、擴展性、可升級性

√ 同步演示功能通信協議及壓縮算法自主研發，不同于其他廠家借助第三方遠程桌面軟件的實現方式

√ 基于C/S架構開發，終端軟件在單機的環境下亦能實現部分不需要聯網的功能（如：U盤文稿、發言計時、本地播放等）。

√ 所有會議功能通過一套完整的通信協議實現，所有數據流及控制信號都走同一條網線，用同一套通信協議，無需VGA、AV、RS485等各種復雜布線，系統拓撲極大簡化。

? 無紙化終端的高清屏幕視角可調

√ 屏幕視角可以通過撥動開關電動調節

√ 屏幕視角可以通過后臺統一調節

√ 屏幕視角調節裝置能與升降器聯動

? 支持安裝在升降器上

√ 屏幕傾角可調節的結構設計保證了終端在“縮”到最薄時，能夠輕易的降到桌面以下

√ 終端底部留有與升降器相連接的供電和通訊接口，能夠在升級器的控制下“縮起來”或者“展開”

√ 所有布線均在終端底部，無任何影響美觀的“明線”。

? 支持集成第三方發言系統

√ 產品留有咪桿插座和發言申請按鍵，允許用戶購買第三方品牌發言系統與終端集成

√ 無紙化終端與發言系統集成后，能夠使桌面變得更加簡潔、美觀

產品功能

? 無紙化會議管理服務端功能

會議信息維護

√ 在服務器端對會議基本信息、議程信息、議程目錄信息、會議資料文件、會議狀態的管理及會議資料文件格式轉換功能。

? 提供會議文稿、會議日程、參會人員名單、等多方面信息查詢與維護。

√ 會議文稿：可查看所有的文稿內容，包括會議報告、會議資料、講稿文件等。

√ 會議日程：可查看詳細的會議日程安排。

人員名單：顯示參會人員信息列表，包含座位號、姓名、職位、單位、簽到時間。

? 可定義會議資料順序，標記重點文件。

? 可定義保密議程，選定的設備分組才可查看此議程。

? 上傳資料權限控制，可選定部門來上傳該議程的資料。

√ 可對會議管理人員設置權限，具備最高權限的管理人員可以終止公告分發、停止文件共享等。

? 會議設備管理

系統設置

√ 可對智能會議終端進行背光亮度設置、音量調節、IP設置、皮膚更換、軟件升級等。

√ 背光亮度無級調節。

√ 參會者可根據自身需要調節合適的音量。

√ 通過終端可設置本機IP，輕松實現備機替換。

√ 參會者可根據個人信息直接找到自己的位置，實現大型會議自動導位。

√ 連接外網的情況下可實現遠程軟件升級。

? 批注筆記管理

手寫批注

可以對文件進行手寫批注并保存

√ 可以打開WORD、PDF等文件并對其進行手寫批注

√ 可以給文件進行手寫簽名

√ 可以將批注、簽名后的文件進行保存、存檔、打印

? 上傳會議資料

? 資料上傳

√ 會議前準備并上傳會議資料。

√ 支持會議內容存檔，可設置會后清空或者留存檔案。

? 資料導出

√ 會議資料信息可導出至U盤，避免紙質文件泄密的危險，便于攜帶，綠色環保。

√ 自動檢查存儲設備就緒狀態，智能提醒參會者連接U盤設備。

? 一鍵導入

√ 按要求一鍵導入會議資料。

? 會議效益

√ 對開會次數、資料紙張數等指標數據進行統計。

? 用戶管理

√ 支持用戶的增加、刪除、與修改，也支持對用戶的權限管理。

? 無紙化會議管理移動端功能

資料分類查看

√ 在移動端上能夠選擇查看查看會議的基本信息和議程信息。

? 提供會議文稿、會議日程、參會人員名單、等多方面信息查詢

? 會議登錄

√ 參會人可以依據其不同參會的信息選擇不同的會議室登錄，登錄需要會議室主持人提供的密碼，保證會議安全。

? 會議資料瀏覽

√ 在移動端上查看會議材料，支持的格式包括doc、xls、ppt、pdf、tif、png、jpg、mov、mp4及html等。支持大綱、縮略圖、頁面跳轉、自動播放等功能。

? 演示文稿

支持word/ppt/excel/pdf/txt等常見格式的文稿閱覽，助力無紙化辦公。

√ 支持多種辦公文件格式，包括：pdf/ppt/word/xls/txt

√ 支持滑屏、拖動、縮放

√ 支持打開U盤文稿、服務器文稿

? 同步演示

可將終端上播放的演講稿同步到投影儀或其他與會人員的終端上

√ 支持WORD、EXCEL、POWER POINT、PDF等文稿同步投影到大屏幕

√ 每個終端可以同步觀看演講者的演示文稿

√ 每位與會者可以選擇不觀看同步演示，而去異步翻閱該文稿或者其他文稿

? 網上瀏覽

√ Meet專用瀏覽器，可進行網絡瀏覽操作。

√ 支持網頁瀏覽、網上沖浪

√ 實現網絡化辦公。

? 視頻點播

支持多種格式的流媒體視頻播放，支持本地視頻及服務器視頻播放。

√ 可觀看U盤視頻文件。

√ 可觀看服務器視頻文件。

√ 支持1080P高清格式，圖像清晰，播放流暢。

√ 支持rmvb，wmv，flv，rm，mp4等所有的視頻格式。

√ 支持http、rtsp流媒體。

? 視頻直播

提供遠程視頻接口，可觀看遠程及本地直播視頻。

√ 支持全景直播功能。

√ 可觀看遠程IP攝像頭視頻。

? 文檔定位查看

√ 按個人需要對會議文件做標記定位。

√ 系統提供對重要會議內容和重要章節作標記功能，可標記書簽，方便下次閱讀時方便瀏覽。

? 會議議程

√ 列出會議議程資料，讓參會者更明白會議召開的步驟，便于更好地配合會議。

? 會議筆記

? 電子白板

√ 可在模擬白板上進行手寫演示，使會議變得形象生動

√ 支持鋼筆、直線、矩形、圓、橢圓、文字、圖片等工具

√ 支持更換畫筆粗細、畫筆顏色、文字字號等

√ 支持多人同時在同一白板上書畫，支持多白板標簽頁切換

√ 所以圖像都保存為矢量圖，所有比劃步驟都支持單步撤銷

√ 支持白板存檔、載入，支持將白板內容同步到投影儀

? 屏幕共享

√ 主設備與其他設備屏幕共享。

? 會議簽到功能

? 人員簽到

參會人員電子簽到管理及狀態查詢。

√ 一鍵觸摸，快速簽到，自動記錄。

√ 提供自動抓拍的功能，可以直接保存簽到人的圖像，作為核對信息提交至后臺管理服務器。

√ 簽到狀態統計、查詢，統計結果可直接導出為excel文件。

√ 根據簽到信息自動為與會者分配會議文件。

√ 圖像簽名，人員簽到模塊中增加了自動抓拍的功能，可以直接保存簽到人的圖像，作為核對信息提交至后臺，進行圖像簽名，保障簽到真實有效。

? 其他前置終端支持

√ 對主流手機，平板及筆記本電腦支持。

? 電子銘牌信息顯示

√ 顯示會議名稱、會議主題、與會者人名（支持中英同時顯示）、職稱、單位名稱

√ 顯示會徽、會標、企業LOGO、其他自定義信息

√ 可編輯字體、字號、顏色、自定義編輯及調整背景模板

√ 多語言文字支持，滿足大型國際會議需求

√ 外側9寸屏為可選配置，在不同配置的情況下可以用傳統的插紙簽方式

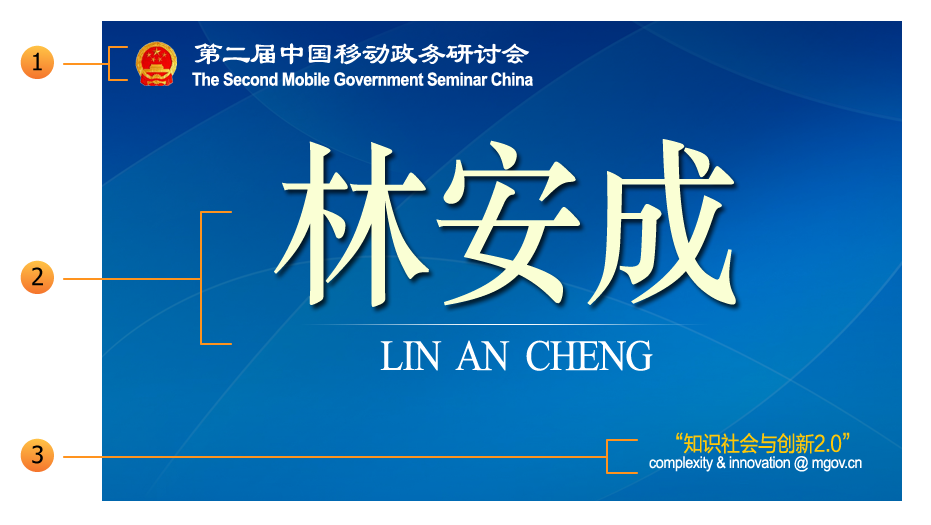

圖 電子銘牌信息顯示

? 呼叫服務

提供了必備的茶、水、紙筆、話筒、服務人員等呼叫，支持自定義呼叫內容。

√ 預設多種呼叫項目內容，一鍵完成，快速方便。

√ 可自定義呼叫內容，滿足不同參會人員需求。

? 發言計時

可對發言時間進行統計，協助主講人有效控制會議進度。

√ 支持自定義時間設置。

√ 支持正計時，對發言時間進行統計。

√ 支持倒計時，對發言者進行提醒。

? 投票表決

提供會議現場表決功能，可設置投票形式，投票結果快速統計及顯示。

√ 投票形式支持自定義（多選1，多選多）。

√ 支持多種投票模式（記名/匿名/棄權）。

√ 投票結果可導出打印。

? 短信收發

參會人員通過文字進行交流的即時通訊工具。

√ 支持1對1,1對多模式。

√ 全觸摸輸入法。

√ 主界面狀態欄信息圖標閃動提示。

√ 提供未讀短信數目提示，區分已讀/未讀短信狀態，一目了然。

√ 發件人可選擇插入個人照片，使收件人可同時看到短信內容和發件人的頭像照片，特別適合人員眾多的大型會議。

? 文稿導讀

對發言者的發言文稿進行導讀

√ 發言者只要將發言文稿導入到終端，即可在發言時自動導讀

√ 導讀速度可調節，導讀顯示效果可設置

• 其它終端高級服務

  多點電容觸摸 采用多點電容觸控屏，支持滑屏、拖動、縮放等界面特效。極大方便了瀏覽文檔時的操作。

  流媒體支持 全面支持H.264/AVC格式，支持環繞立體聲效果。

  遠程控制 通過后臺管理服務器可以遠程對電子銘牌內容、座位編排、會議概況、會議流程、會議投票、視頻會議等進行設置和管理。

  更換皮膚 人性化界面設置，可自由更換皮膚壁紙，界面亮麗美觀。

  模擬排位 會議管理人員可編輯座位示意圖，并綁定座位與智能會議終端的關系。

  同步時間 每個無紙化會議終端的日期和時間均與服務器同步，開機后自動校準，保證時間準確性。

  狀態顯示 無紙化會議終端對多個系統狀態進行實時顯示，包括網絡連接、消息通知、日期時間等，便于用戶了解當前系統狀況。

  斷電恢復 增加記憶保存機制，斷電后可直接恢復，避免重復設置的問題。

  后臺連接檢測 可實時顯示所有終端的網絡連接和電量狀態，提供自檢功能，協助排查故障。

  與投影儀、大屏幕連接 演示文稿、電子白板、投票結果等需要公示的內容都可以實時共享到投影儀、大屏幕。

  可調節屏幕角度、與升降器對接 可以安裝在升降器上，與升降器聯動實現屏幕角度調節、整機升降

  系統特色與優勢

  基于嵌入式平臺開發的無紙化會議系統，性能高、功耗低、安全不中病毒

  頂級嵌入式硬件配置，采用雙核處理器，配合多點觸摸電容屏，體驗滑屏、拖動、縮放等界面特效

  外側屏可選配傳統紙質人名桌簽，傳統與現代有機結合

  后臺集控，支持模擬會場布局，一鍵生成及發送與會者顯示信息

  會議系統可實現遠程控制，遠程診斷，自動更新和升級

  低功耗設計，整機功耗不超過8W

  全面支持會議實時視頻簽到、表決投票、多媒體播放、Office文稿、上網、短消息通知等多項常用會議功能

  集成電子白板、同步文稿演示、手寫批注、文稿導讀、共享到投影儀等高級無紙化會議功能

  支持后臺配置共享文檔、共享視頻供終端查閱、播放、導出到U盤

  支持多終端協作白板討論，同一白板可以多人同時操作，可以多白板分組操作

  文稿演示過程中，可以將演示過程同步到各終端屏幕，也可共享到投影儀

  各終端可以選擇同步觀看文稿演示，也可以退出同步演示進行自由異步查看文稿

  專業時尚的UI設計，最大程度地簡化用戶操作步驟，增強用戶體驗

  內置攝像頭，支持實時圖像采集，后臺實時更新簽到信息，自動存檔，支持終端查詢

  USB 2.0 HOST口支持U盤文稿資料的快速導入導出

  內嵌立體聲高保真揚聲器、外帶耳機插孔

  多重冗余供電方式，支持PoE供電和適配器供電，系統續航可靠保證

  與會者間短消息互發，后臺廣播消息實時推送

  視頻點播支持多種音視頻格式，允許在移動存儲設備以及服務器端之間實現切換

  千兆骨干網可滿足多點流媒體并發需求，全面支持全高清1080p流媒體視頻播放

  后臺可檢測每臺終端的網絡連接狀態（有線連接情況下聯機及離線狀態，無線連接情況下信號強弱監測）

  支持PoE上全部終端自啟動功能，通過后臺可統一關閉所有終端，提高大型會場的工作效率。

  組合型功能配置，覆蓋會前、會中、會后全部流程，提供高品質會議服務，助力實現會議無紙化。




高級特性支持

• 多點電容觸摸 采用多點電容觸控屏，支持滑屏、拖動、縮放等界面特效。極大方便了瀏覽文檔時的操作。

  流媒體支持 全面支持H.264/AVC格式，支持環繞立體聲效果。

  圖像簽名 人員簽到模塊中增加了自動抓拍的功能，可以直接保存簽到人的圖像，作為核對信息提交至后臺，進行圖像簽名，保障簽到真實有效。

  遠程控制 通過后臺管理服務器可以遠程對電子銘牌內容、座位編排、會議概況、會議流程、會議投票、視頻會議等進行設置和管理。

  更換皮膚 人性化界面設置，可自由更換皮膚壁紙，界面亮麗美觀。

  權限管理 可對會議管理人員設置權限，具備最高權限的管理人員可以終止公告分發、停止文件共享等。

  模擬排位 會議管理人員可編輯座位示意圖，并綁定座位與智能會議終端的關系。

  同步時間 每個無紙化會議終端的日期和時間均與服務器同步，開機后自動校準，保證時間準確性。

  狀態顯示 無紙化會議終端對多個系統狀態進行實時顯示，包括網絡連接、消息通知、日期時間等，便于用戶了解當前系統狀況。

  斷電恢復 增加記憶保存機制，斷電后可直接恢復，避免重復設置的問題。

  后臺連接檢測 可實時顯示所有終端的網絡連接和電量狀態，提供自檢功能，協助排查故障。

  與投影儀、大屏幕連接 演示文稿、電子白板、投票結果等需要公示的內容都可以實時共享到投影儀、大屏幕。

  可調節屏幕角度、與升降器對接 可以安裝在升降器上，與升降器聯動實現屏幕角度調節、整機升降。

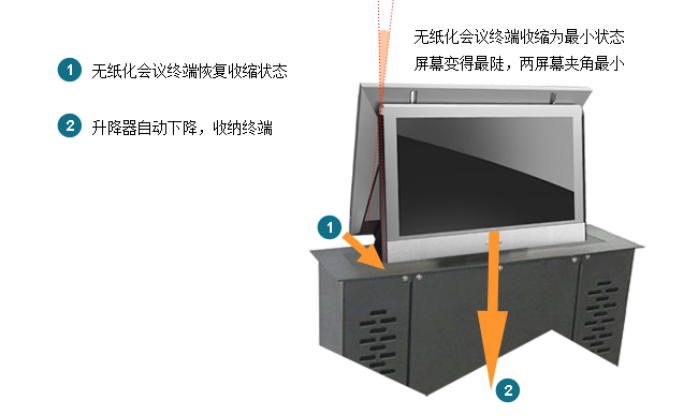

圖 12 無紙化會議終端配合升降器示意圖

主要技術路線

系統整體采用java平臺根據無紙化會議系統的需求，結合MVC架構的特點，主體采用如下設計方案：數據庫層運用SQL Server，視圖層使用HTML+CSS樣式實現，服務器端采用三層架構：數據訪問層（Dal），業務邏輯層（Bll），實體層（Model）。

服務器端搭建如下的框架：

? Model 層存放一些實體字段，如用戶、管理員、會議室等實體及實體間聯系所涉及的字段、并且為獲取每一個字段提供了方法。

? Dal 層數據訪問層，與數據庫交互，與數據庫緊密相連，在系統實現的過程中起到重要的橋接作用。

? Bll 層業務層，在這一層定義和實現了管理員和終端用戶可以執行的一系列操作，以及管理員對會議、以及主持人會議業務的系統信息管理等一系列操作。

部署連接架構

無紙化會議系統全部采用標準的網線或無線路由設備進行連接及擴展，對各種規格的會議室均具有良好的適應性，施工難度低。本文所述智能數字會議系統即無紙化會議系統。

系統提供兩種聯接方式：

一、 有線聯網方式：采用千兆骨干網+百兆分支網配置方式，使用CAT.6/CAT.5E網線進行連接。

標準連接方式下，擴展服務器節點間采用鏈型拓撲結構，參考圖無紙化會議系統有線連接-標準連接

擴展部署方式下，通過交換機采用樹狀拓撲結構，參考圖無紙化會議系統有線連接-擴展部署

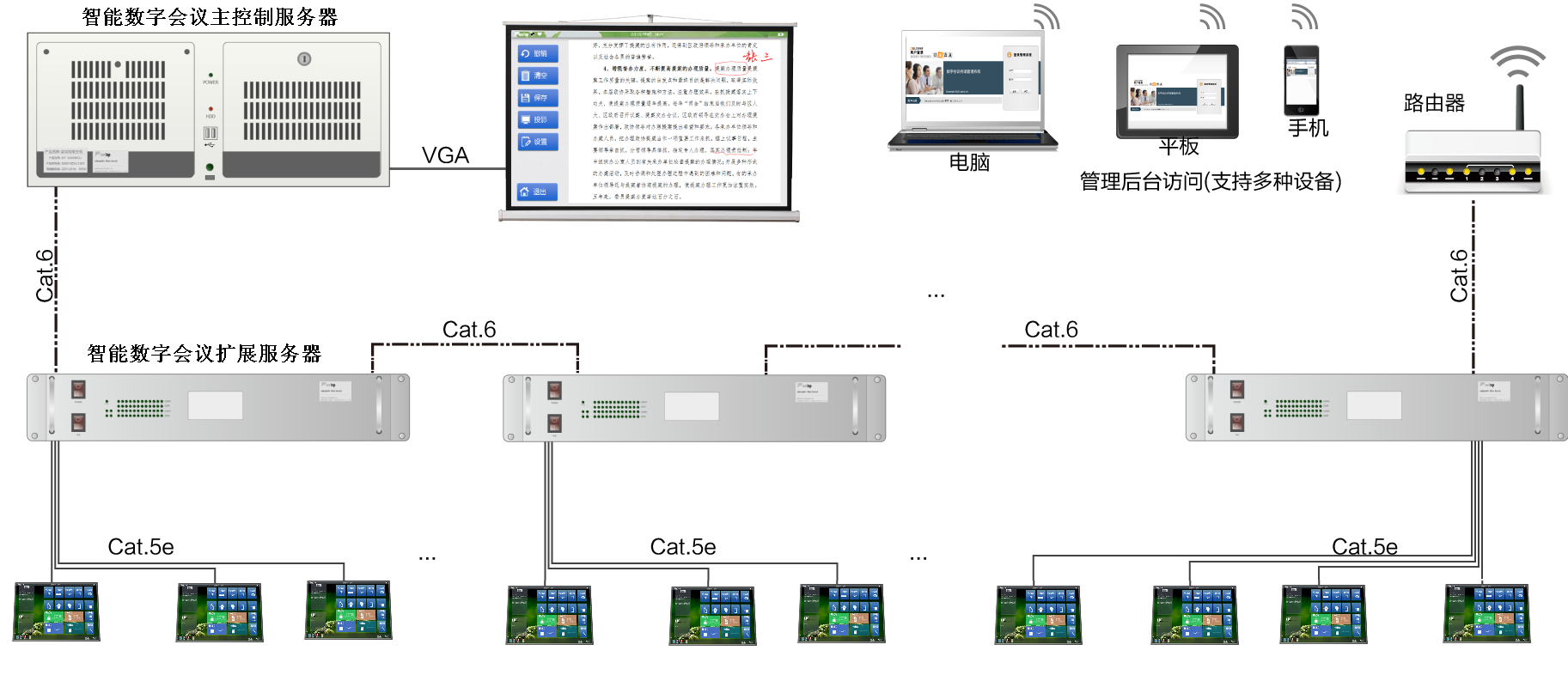

圖 無紙化會議系統有線連接-標準連接

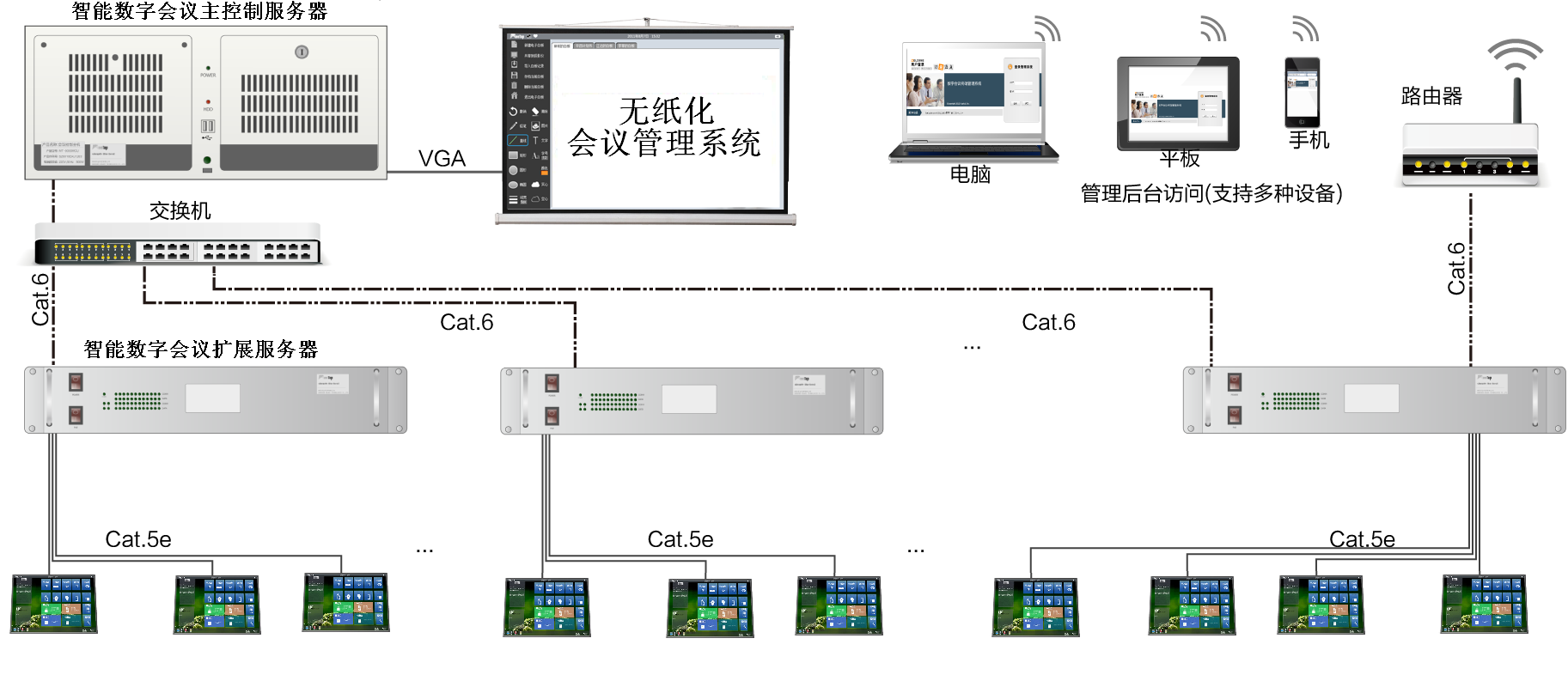

圖 無紙化會議系統有線連接-擴展部署

一、 無線聯網方式：采用千兆骨干網+無線分支網配置方式，使用CAT.6/CAT.5E網線，無線通訊組件進行連接。

中央節點連接采用鏈型拓撲結構，由千兆以太網提供可靠保證，支持超大規模并發。

終端通過無線通訊組件接入，可以直接應用于臨時場所及不適合布線的會場，極大提升了系統的復用性。

無線網絡連接方式參考錯誤!未找到引用源。圖無紙化會議系統-無線連接方式。

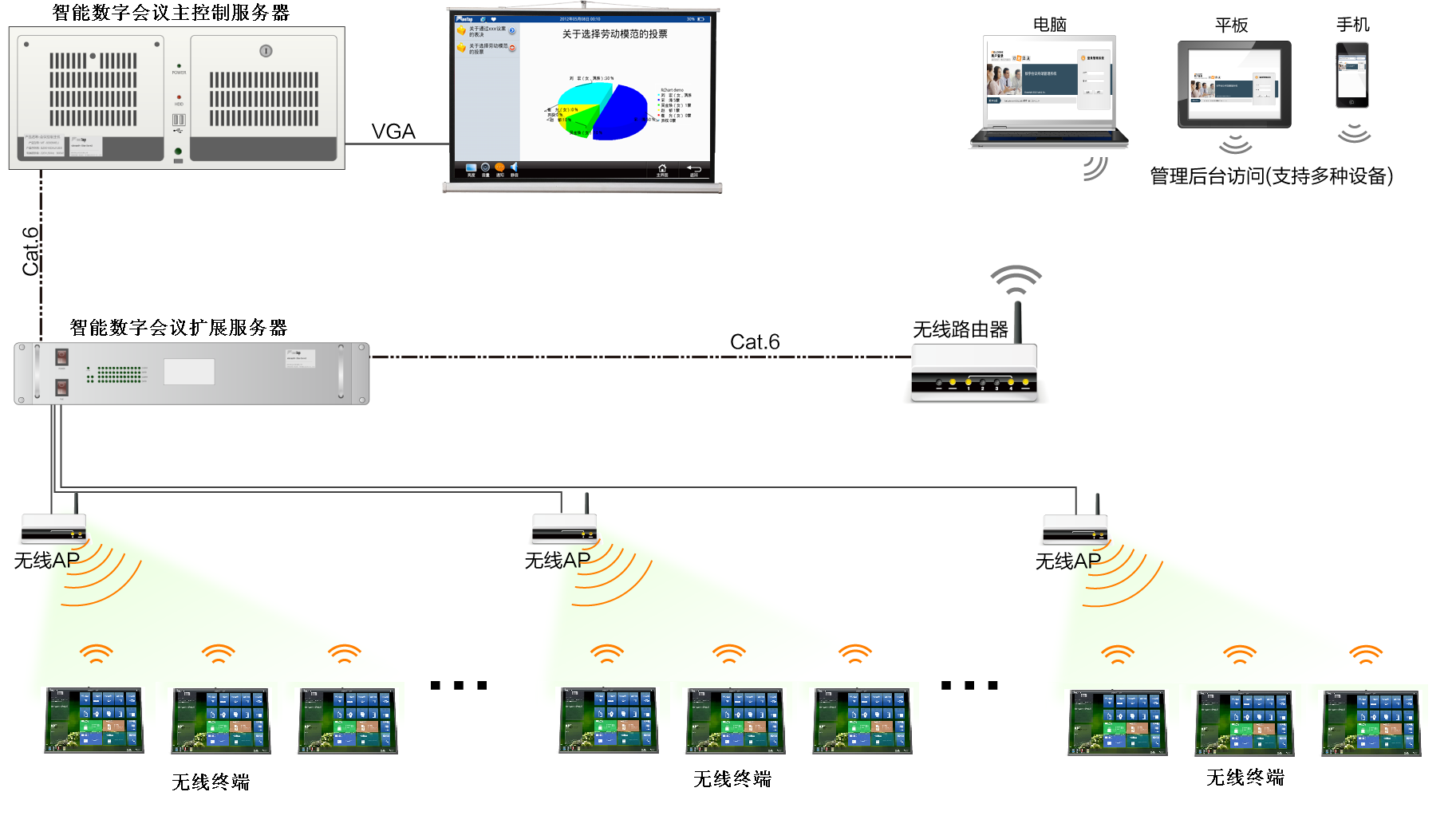

圖 無紙化會議系統-無線連接方式

產品描述

1. MT-8000系列無紙化會議終端

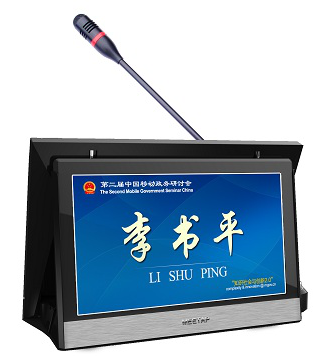

圖 13 MT-8000系列無紙化會議終端

產品特性 l 基于嵌入式平臺開發，采用雙核處理器，低功耗設計，整機功耗不超過8W l 10”高分辨率真彩數字液晶屏，顯示效果清晰亮麗，多點觸摸電容屏，支持滑屏、拖動、縮放等界面特效 l 內嵌立體聲高保真揚聲器、外帶耳機插孔、提供復位按鈕 l 支持物理按鍵，運行、網絡、短消息通知的狀態由提示燈進行提示 l 支持PoE供電和適配器供電 l 支持有線/無線連接方式，無線網卡支持802.11 B/G，實現54M高速聯網；有線網卡采用100MB自適應網卡，數據傳輸可靠有保障。可滿足固定布局、可變布局的需求 l 背光及音量可調，實時顯示網絡連接狀態 l 外側屏顯示與會者姓名（中英同步）/職務、單位名稱/LOGO、會徽/會標 l 內置攝像頭，支持實時圖像采集 l 支持會議實時簽到、表決投票、多媒體播放、Office文稿、上網、短消息通知等多項常用會議功能 l 支持電子白板、同步演示、手寫批注、文稿導讀、共享到投影儀等多項高級會議功能 l USB 2.0 HOST口支持U盤文稿資料的快速導入導出 l 支持移動存儲設備以及服務器端視頻播放 l 視頻點播支持多種音視頻格式，支持全高清1080p流媒體視頻 l 支持電動調節屏幕傾角 l 支持與升降器聯動，集中控制屏幕傾角

產品參數 尺寸 L*W*H(mm) 顏色 最大功耗 8W 連接方式 有線：100M Ethernet 無線：54M wifi 屏幕尺寸 內：10”, 16:9 外：9”, 16:9 屏幕分辨率 內：1366x768 外：800x480 色彩 內/外：26萬色 對比度 內/外：500:1 觸摸屏 多點電容屏 供電及功率 適配器供電，DC12V, 1A,紋波<50mV PoE供電，DC 32v,0.5A 工作環境溫度 0℃~50℃ 貯存環境溫度 -20℃~70℃ 工作和貯存環境濕度 0%-95%(無凝霜) 外部端口 USB*1、耳機孔*1、復位鍵*1、RJ45*1、適配器接口*1 調試端口 miniUSB*1、TF*1 安裝方式 有線連接：終端直連到擴展主機

2.MT-MCU-I全數字會議系統控制主機

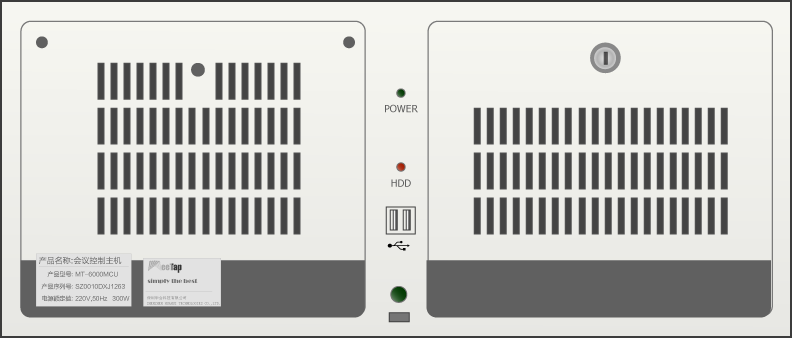

圖 14 控制主機正面

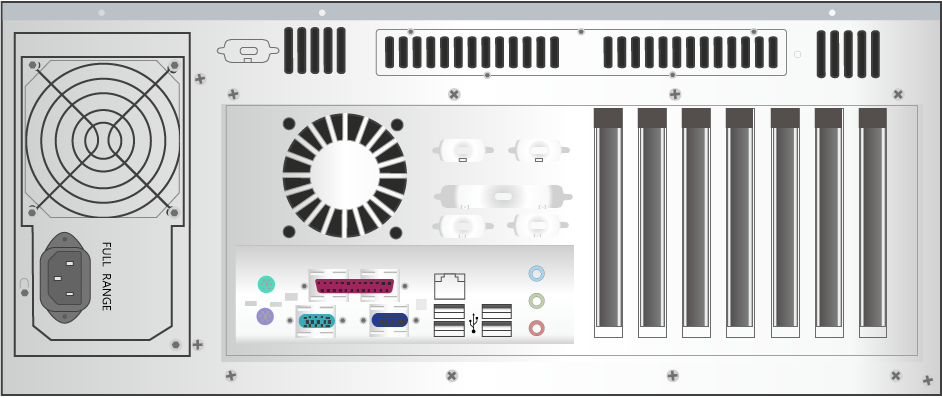

圖 15 控制主機背面

產品特性 l 19"加固型4U上架式機箱 l 防震設計的驅動器托架,可支持3個5.25"和1個3.5"磁盤驅動器 l 前端配備2個USB和 PS/2 鍵盤 I/O 接口 l 機箱前面板上的系統狀態 LED 指示燈可顯示電源、硬盤和系統電壓的運行情況 l 前置系統狀態監測模塊 l 過濾內吹冷卻風扇，可在整個機箱內維持正常的空氣循環 l 擁有很強的防干擾、防塵、防震、防擾流的能力 l 內置故障診斷、終端聯網狀態診斷、保護、自恢復功能 l 可7x24小時不間斷運行

產品參數 機箱尺寸 L*W*H(mm) 482*480*177 顏色 工業白 輸入電壓 交流50- 60Hz,220V±10%V 輸入功率 250W 工作環境溫度 0℃~50℃ 貯存環境溫度 -20℃~70℃ 工作和貯存環境濕度 0%-95%(無凝霜) 外部端口 RJ45*1、USB*6、串口*2、并口*1 網絡支持 1000M Ethernet 通訊協議 TCP/IP、HTTP 操作系統平臺 可選：Windows XP\Windows Server2003\Windows 7

3.MT-COM24會議系統擴展主機

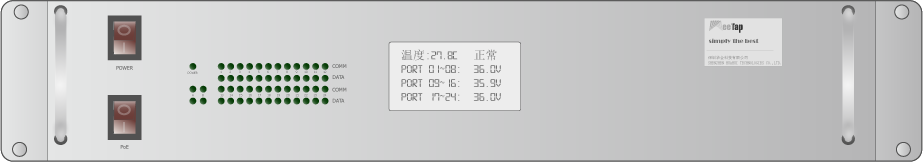

圖 16 擴展主機正面

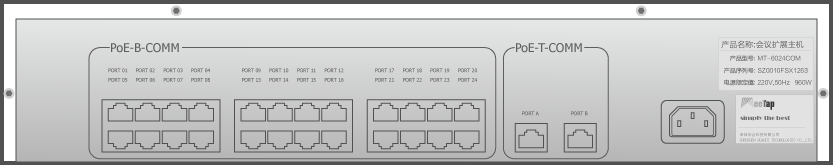

圖 17 擴展主機背面

產品特性 l 19"加固型2.5U上架式鋁合金面板機箱 l 支持千兆主干網 l 支持PoE供電 l 配備網口指示燈（針對每個網口），支持網絡接口診斷 l 實時監測并顯示機箱內溫度，散熱風扇智能控制 l 實時監測并顯示內部PoE電源電壓 l 通信開關和PoE供電開關獨立控制

產品參數 機箱尺寸 D*H*L(mm) 430*111*350 (不含耳朵和拉手) 顏色 工業白 電源電壓 AC220V±10% 50Hz 最大功率 700W 外部端口 百兆以太網口：24 千兆以太網口：2 網絡支持 1000M/100M Ethernet 工作環境溫度 0℃~50℃ 貯存環境溫度 -20℃~70℃ 工作和貯存環境濕度 0%-95%(無凝霜)

4. TapConference-EXPRESS 8000會議管理平臺服務軟件

圖 18 會議管理平臺服務軟件

產品特性： l 支持MT-8000全系列產品及其包含的全部會議功能 l 支持模擬會場布局，一鍵生成及發送與會者顯示信息 l 會議管理后臺可實現遠程控制，通過后臺可統一關閉所有終端，提高大型會場會后整理的效率 l 支持遠程診斷，可檢測每臺終端的網絡連接狀態（有線連接情況下聯機及離線狀態，無線連接情況下信號強弱監測） l 支持終端軟件自動更新和升級 l 支持廣播消息實時推送，可進行系統廣播 l 支持會議內容存檔，可設置會后清空或者留存檔案 l 組合型功能配置，覆蓋會前、會中、會后全部流程，提供高品質會議服務，助力實現會議無紙化 l 支持投影儀信號的仲裁、切換 l 支持無人值守模式 l 支持遠程登錄后臺

訂貨型號

? MT-8100：單面屏+紙簽

? MT-8100M：單面屏+紙簽+麥克風

? MT-8200：雙面屏

? MT-8200M：雙面屏+麥克風

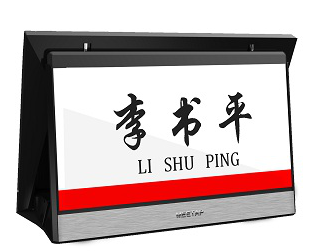

圖 19 MT-8100 圖 20 MT-8100M

圖 21 MT-8200 圖 22 MT-8200M

聯系方式

www.huahuitech.cn

深圳華會科技有限公司
